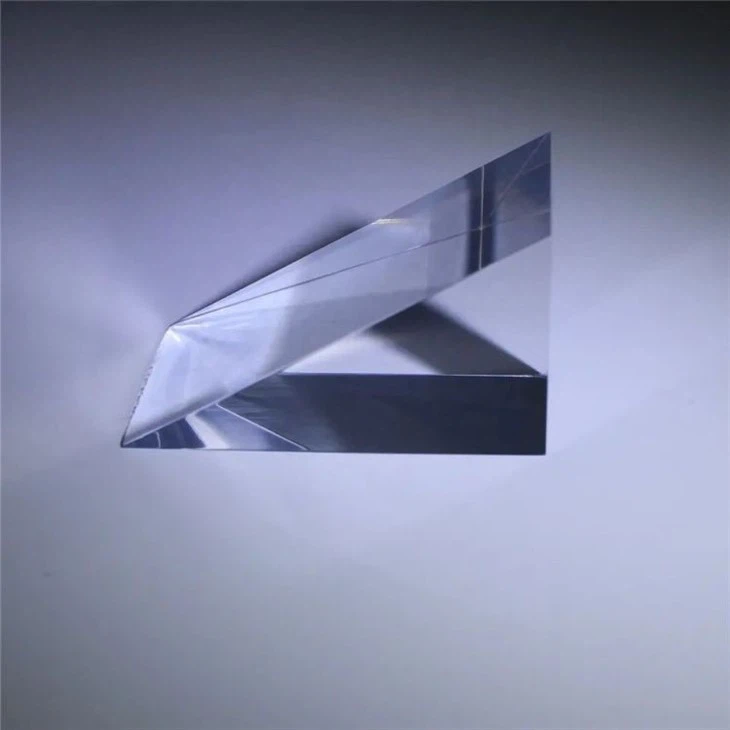

منشور Littrow لضبط تجويف الليزر

منشور Littrow متخصص في التشتت العالي المصمم لإنتاج وفصل مجموعة واسعة من الأطياف في تكوين بسيط "رؤية مباشرة". تم تسميته على اسم جوزيف فون ليترو ، أخصائي البصريات النمساوي الذي طور أحد أوائل أجهزة الطيف باستخدام مثل هذا المنشور. تتناسب خصائصه المتمثلة في التشتت الزاوي العالي ، والنطاق الطيفي الواسع ، والتخطيط البصري البسيط بشكل جيد مع تطبيقات التحليل الطيفي عالية الأداء عبر كل من المناطق المرئية والأشعة تحت الحمراء من الطيف.



تناولت مناشير Littrow عالية الجودة الخاصة بنا بدقة متناهية لإطلاق العنان للإمكانات الكاملة لأنظمة الليزر وأدوات التحليل الطيفي. يوجد في قلب المنشور هندسة عاكسة مبتكرة توفر وسيلة عالية الكفاءة لضبط تجويف الليزر والتحكم في الوضع. نحن نستخدم فقط الزجاج البصري الأكثر دقة المصقول إلى الكمال لتحقيق أقصى قدر من النقل والدقة. تحقق تقنيات الطلاء المتقدمة لدينا انعكاسًا في حدود 0. 1 في المائة عبر نطاق التشغيل بالكامل. من خلال الدقة الزاوية المقاسة بالثواني القوسية ودقة واجهة الموجة بالقرب من الحد النظري ، توفر مناشيرنا البصرية Littrow مستوى من أداء ضبط الليزر لم يكن من الممكن تحقيقه من قبل.



اصطحب الليزر الخاص بك إلى أعلى مستوى من الأداء. ستطلق مناشير Littrow الخاصة بنا العنان لإمكاناتها الكاملة من خلال الضبط الدقيق والتحسين إلى ما هو أبعد من القيود التقليدية. ندعوك لتجربة مباشرة كيف تغير الدقة كل شيء.



سمات

- انعكاسية فائقة

- دقة زاوية عالية

- أسطح بصرية فائقة اللمعان

- هندسة دقيقة

- استقرار استثنائي

- انتقال عالي

- تركيب دقيق



حدود

اسم المنتج	منشور ليترو
الدقة الزاوية	أقل من أو يساوي 10 ثوان قوسية
تسطيح السطح	أقل من أو يساوي λ / 20 (= الطول الموجي للضوء)
التسامح الهندسي	زائد /-0.05 ملم أو أقل
معامل الانكسار	أكبر من أو يساوي 1.9
درجة حرارة التشغيل	من 15 إلى 35 درجة
مادة	اللانثانم أو العرف
الطلاءات	طلاء عازل متعدد الطبقات
أبعاد	فتحة عدسة واضحة من 10 إلى 50 مم أو أكبر



المخططات



التطبيقات

تستخدم التطبيقات الأكثر شيوعًا والأساسية لمنشورات Littrow قدرتها على توفير ردود فعل انتقائية دقيقة لطول الموجة والتحكم لتحسين انبعاث الليزر. إن خصائصها الهندسية والتشتت مناسبة بشكل فريد لضبط تجويف الليزر ، والتحكم في الوضع ، وحقن الليزر النبضي ، والوظائف الأخرى التي تتطلب مرشحًا ضوئيًا أو عنصر ضبط انتقائي للغاية وقابل للتعديل.

- ضبط تجويف الليزر

- اختيار وضع الليزر

- أنظمة الحقن بالليزر النبضي

- تحليل الطيف البصري

- معايير معايرة الليزر

- خطوط تأخير التشتيت

- مواد معامل الانكسار القابلة للضبط



Hكيف يعمل المنشور؟

تعمل المناشير الضوئية عن طريق انكسار الضوء وعكسه داخليًا لإحداث تغييرات في اتجاه انتشاره. تتضمن بعض الطرق الرئيسية التي تعمل بها المناشير على تعديل الضوء ما يلي:



1. الانكسار - عندما يدخل الضوء إلى منشور ، فإنه يتباطأ وينحني بسبب الانكسار. يعتمد مقدار الانحناء على معامل انكسار الزجاج وزاوية السقوط. ينتج الانكسار انحرافًا زاويًا لحزمة الضوء أثناء مرورها عبر المنشور.



2. الانعكاس الداخلي الكلي - إذا كانت زاوية سقوط الضوء الساقط على سطح داخلي أكبر من الزاوية الحرجة ، فإن كل الضوء ينعكس داخليًا. ينتج عن هذا انعكاس في اتجاه الشعاع مع فقدان ضوء ضئيل للغاية. تم تصميم المنشورات بحيث يدخل الضوء ويخرج بزوايا أقل من الزاوية الحرجة ولكنه ينعكس داخليًا بزوايا أكثر أهمية من الزاوية الحادة.



3. التكبير الزاوي - بالمرور عبر واجهات انكسارية متعددة وانعكاسات داخلية في منشور ، يمكن تكبير زوايا الإدخال الصغيرة إلى زوايا إخراج أكبر بكثير. يتم قطع بعض المناشير بزوايا محددة لتكبير الزوايا بطريقة مضبوطة. يستخدم هذا في بعض مناظير المنشور والأدوات البصرية.



4. التشتت - يحتوي الضوء الأبيض على نطاق من الأطوال الموجية ، كل منها ينحني بزاوية مختلفة قليلاً (تشتت). يفصل تمرير الضوء الأبيض عبر منشور مثل Littrow prism الأطوال الموجية ، مما ينتج عنه انتشار ناتج من الألوان (الطيف المرئي). يحدث الانتثار بسبب مؤشرات انكسار الزجاج المعتمدة على الطول الموجي.



5. إزاحة الصورة - يمكن للمنشورات المصممة خصيصًا ذات الانعكاسات الداخلية الكلية المتعددة إزاحة أو تغيير موضع صور الإدخال. إنها تحيد خط الرؤية بمقدار خاضع للتحكم لتحريك الصورة بصريًا أفقيًا أو رأسيًا أو بزاوية. يستخدم هذا في النظارات المنشورية والمقارنات البصرية والمعدات الطبية.



6. تقسيم الحزمة - يمكن لأشكال المنشور مثل الألواح والمعاين المتوازية أن تعكس الضوء وتنقله جزئيًا باستخدام انعكاس فرينل. هذا يقسم بعض الضوء من الشعاع بينما يتقاسم الباقي. تُستخدم موشورات تقسيم الشعاع للأدوات البصرية ، ومكتشفات الكاميرا ، ونطاقات البنادق.
